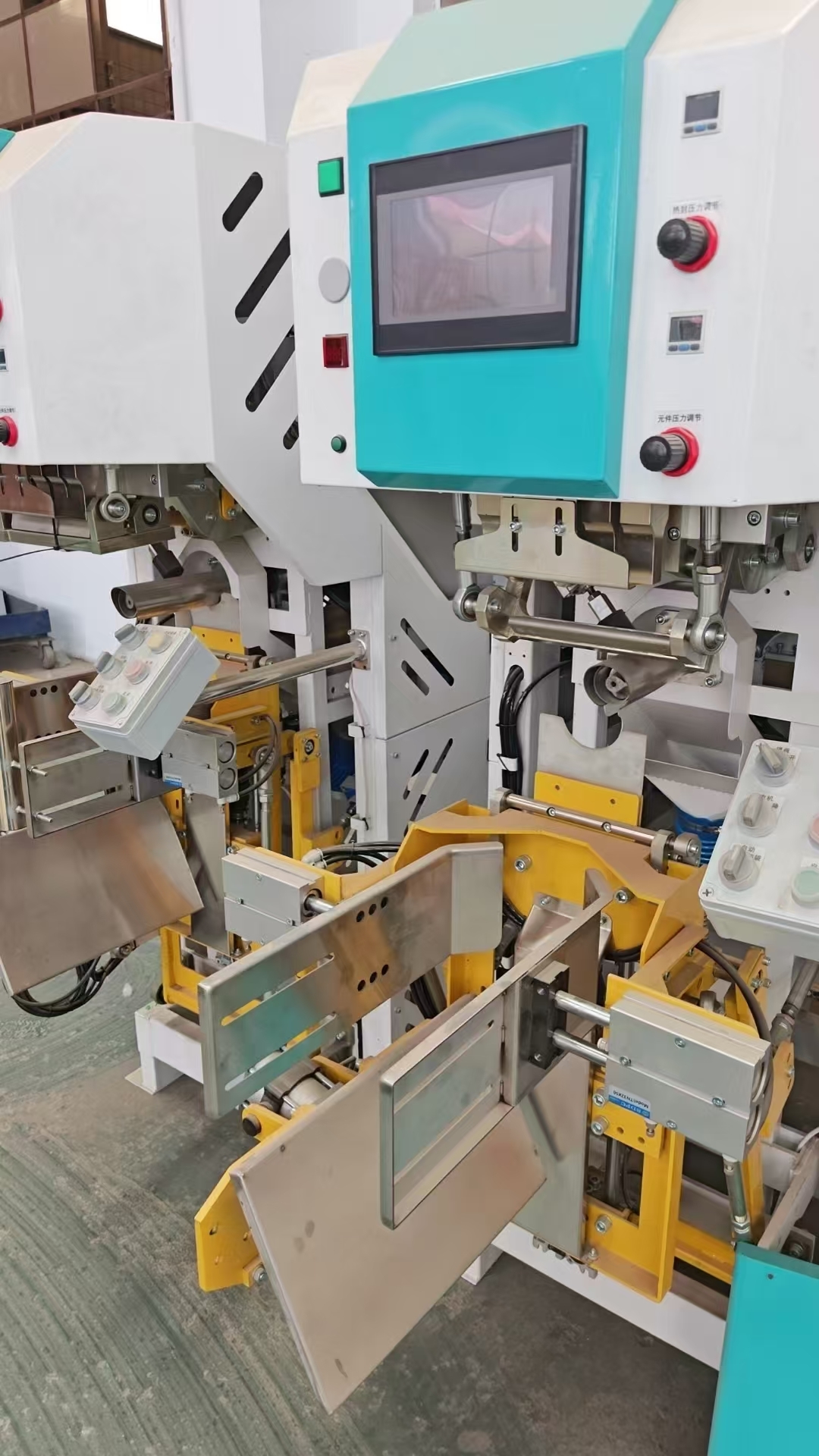

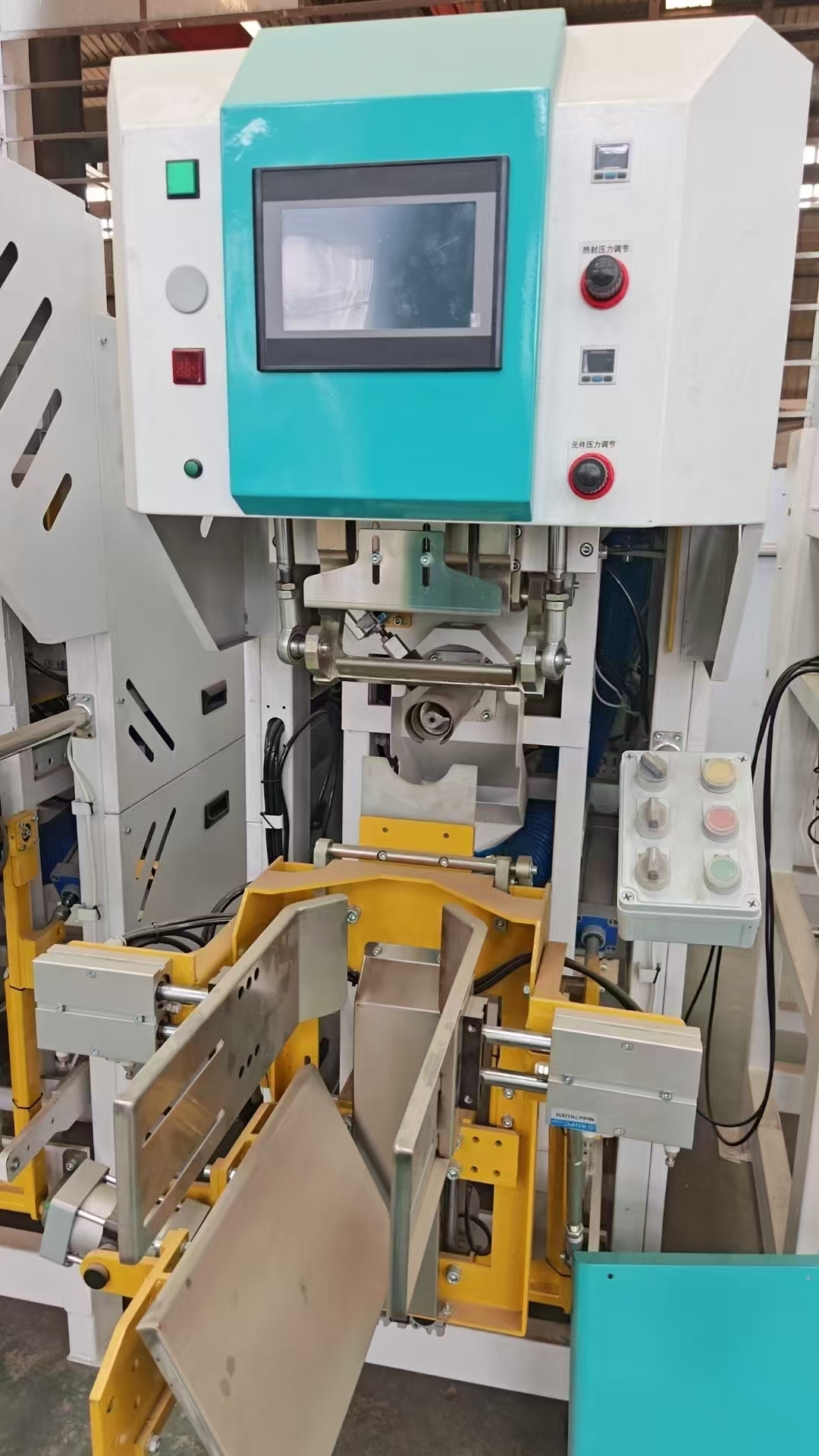

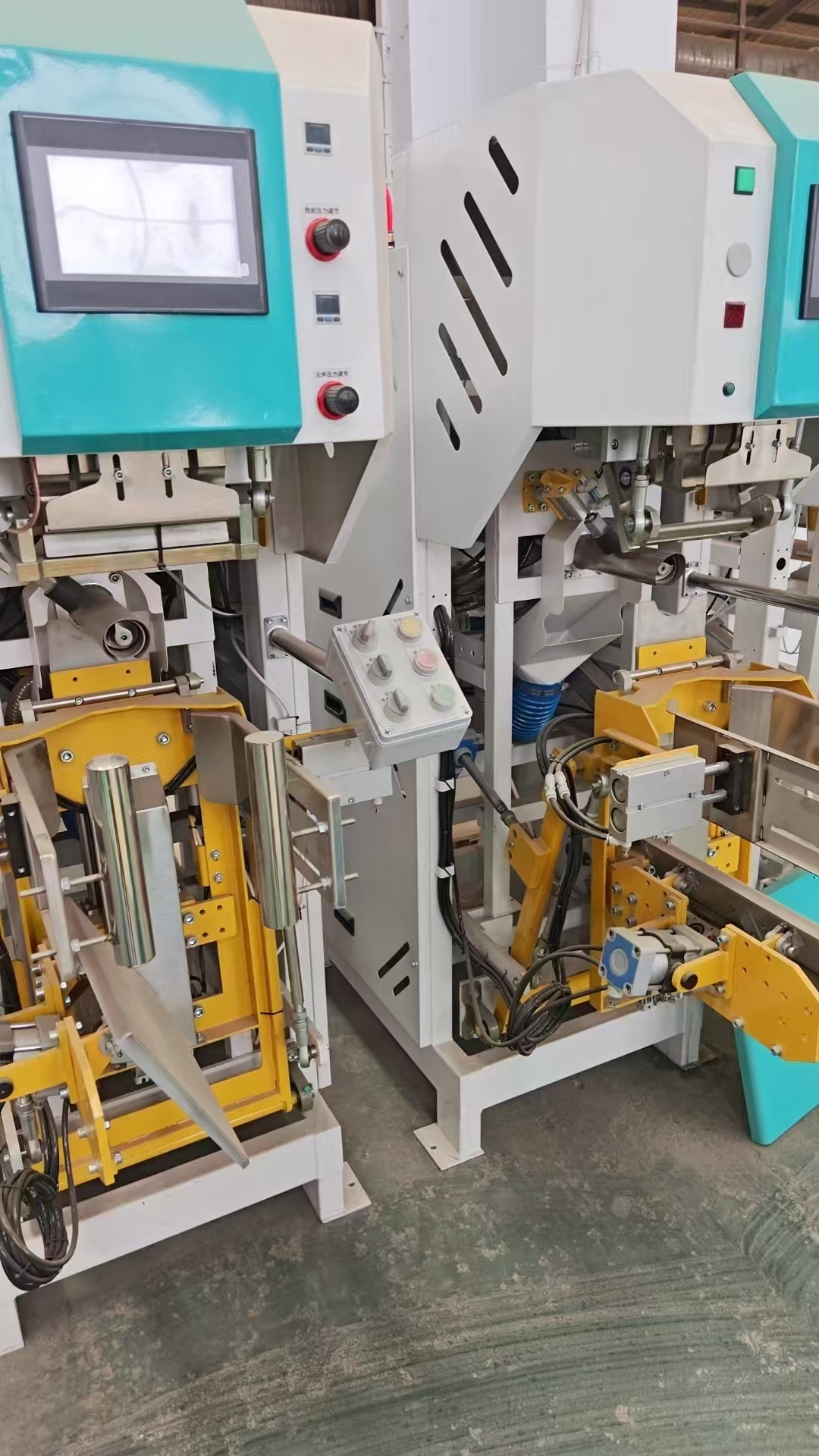

ऑगर वाल्व फिलर, वाल्व पैकर, ऑगर पैकर, अल्ट्रासोनिक सीलिंग के साथ ऑगर वाल्व बैग फिलर

उत्पाद विवरण

परिचय

एक ऑगर वाल्व बैग फिलर अल्ट्रासोनिक सीलिंग के साथ एक विशेष पैकेजिंग मशीन है जिसका उपयोग मुख्य रूप से वाल्व-प्रकार के बैग में महीन पाउडर (जैसे रसायन, या खाद्य उत्पाद) भरने और सील करने के लिए किया जाता है। ये मशीनें एक स्वच्छ, कुशल और धूल रहित पैकेजिंग प्रक्रिया के लिए सटीक ऑगर डोजिंग, वाल्व बैग तकनीक, और अल्ट्रासोनिक सीलिंग को जोड़ती हैं।

यह कैसे काम करता है

1. बैग प्लेसमेंट: एक ऑपरेटर या रोबोट एक खाली वाल्व बैग (पूर्व-निर्मित आंतरिक वाल्व के साथ) को फिलिंग नोजल पर रखता है। बैग को एयरटाइट क्लैंप किया जाता है।

2. ऑगर फिलिंग साइकिल:

   • एक ट्यूब के अंदर एक घूमता हुआ हेलिकल स्क्रू (ऑगर) हॉपर से उत्पाद खींचता है।

   • उत्पाद को सटीक रूप से फिलिंग नोजल से नीचे और बैग के वाल्व के माध्यम से बैग में पहुंचाया जाता है।

   • धूल नियंत्रण: भरने के दौरान, बैग से विस्थापित हवा सिस्टम के धूल वसूली पोर्ट के माध्यम से वापस वेंट की जाती है, जिससे एक बंद, धूल रहित लूप बनता है।

   • फिलिंग मोड:

     • ग्रेविमेट्रिक: सबसे सटीक। पूरी फिलिंग हेड एक लोड सेल पर लगी होती है। ऑगर तेजी से फीड करता है, फिर सटीक लक्ष्य वजन तक पहुंचने के लिए "ड्रिबल" पर धीमा हो जाता है।

     • वॉल्यूमेट्रिक: कम महंगा। सिस्टम ऑगर के प्रति क्रांति एक पूर्व-निर्धारित मात्रा वितरित करता है। सटीकता उत्पाद के लगातार घनत्व पर निर्भर करती है।

3. अल्ट्रासोनिक सीलिंग:

   • भरे हुए बैग को सीलिंग स्टेशन पर ले जाया जाता है।

   • एक अल्ट्रासोनिक हॉर्न थर्मोप्लास्टिक वाल्व पर दबाव डालता है।

   • उच्च-आवृत्ति कंपन घर्षण गर्मी पैदा करते हैं, वाल्व की आंतरिक परतों को पिघलाते हैं और उन्हें एक सेकंड से भी कम समय में एक स्थायी, वायुरोधी सील में फ्यूज करते हैं।

के अनुप्रयोग एयर वाल्व बैग फिलर

• महीन पाउडर
• रासायनिक योजक
• मसाले और खाद्य पाउडर
• निर्माण सामग्री (जैसे, सीमेंट, ग्राउट)
• कॉस्मेटिक पाउडर

तकनीकी पैरामीटर

पैकिंग क्षमता: 2-3 बैग / मिनट (नोट: विभिन्न सामग्री पैकेजिंग की गति अलग-अलग होती है)

वजन सीमा: 10-25 किग्रा/बैग

सटीकता:≦+/-150g/बैग

फीडिंग विधि: स्क्रू फीडिंग

बैग का प्रकार: वाल्व बैग

बैग का आकार: खरीदार द्वारा सूचित किया जाना है

कार्यशील बिजली की आपूर्ति: 380V, 50Hz, 3p या अनुकूलन

कार्यशील गैस स्रोत: वायु दबाव ≥0.5-07Mpa

वायु खपत 0.2m3/मिनट

मुख्य विन्यास और विनिर्देश:

लोड सेल: TIANGUANG

पीएलसी: ZHOUJI

टच स्क्रीन: MGCS

सर्वो मोटर: EURA

सॉलेनॉइड वाल्व: AIRTAC

अल्ट्रासोनिक हीट सीलिंग

फीडिंग हॉपर और स्पाइरल रिबन मिक्सर के साथ स्क्रू कन्वेयर

स्क्रू कन्वेयर Φ165X3500mm का है, जो मिक्सर को सामग्री फीड करता है। उच्च गति घूर्णन शाफ्ट द्वारा संचालित बाहरी और आंतरिक स्क्रू रिबन ब्लेड, सामग्री को अधिकतम तक मिलाता है, आंतरिक स्क्रू रिबन ब्लेड सामग्री को किनारों तक धकेलता है, बाहरी स्क्रू रिबन ब्लेड किनारों की सामग्री को अंदर की ओर धकेलता है, सामग्री को आगे-पीछे मिलाता है। उसी समय, कुछ सामग्री स्क्रू रिबन द्वारा संचालित रेडियल गति करती है, संवहनी मिश्रण बनाने के लिए, ताकि अपेक्षाकृत कम समय में समान मिश्रण प्रभाव प्राप्त हो सके। मिश्रण का समय: 10-15 मिनट/बैच

भंडारण साइलो

भंडारण साइलो 1.5m³ का है, तैयार सामग्री को स्टोर करता है और पैकिंग मशीन के लिए तैयार करता है, जो दक्षता को बहुत बढ़ाता है।

पैकिंग मशीन

वाल्व प्रकार स्वचालित ड्राई मोर्टार प्लांट। 15-50 किग्रा/बैग समायोज्य, पैकिंग की गति 5-6 सेकंड/बैग है। तेज पैकिंग गति, उच्च वजन सटीकता, उच्च स्वचालन की डिग्री, और सरल संचालन।

एयर कंप्रेसर

0.12m³, वायु दबाव को संतुलित करता है, पैकिंग मशीन के लिए त्वरित पैकिंग और तैयार उत्पाद हॉपर के टूटे हुए मेहराब के लिए वायु स्रोत प्रदान करता है।
